În calitate de furnizor de pompe pentru exploatarea nisipului, înțeleg importanța de a putea citi și înțelege curba de performanță a acestor pompe. Curba de performanță este o reprezentare grafică a relației dintre debitul, înălțimea, puterea și eficiența unei pompe. Oferă informații valoroase care pot ajuta utilizatorii să aleagă pompa potrivită pentru aplicația lor specifică, să o opereze eficient și să depaneze orice probleme care pot apărea. În această postare pe blog, vă voi ghida prin procesul de citire și înțelegere a curbei de performanță a unei pompe de exploatare a nisipului.
Ce este o curbă de performanță?
O curbă de performanță este un grafic care arată modul în care o pompă funcționează în diferite condiții de funcționare. De obicei, grafică debitul (de obicei în metri cubi pe oră sau galoane pe minut) pe axa x și capul (în metri sau picioare) pe axa y. Capul reprezintă energia pe care pompa o adaugă fluidului, care este utilizată pentru a depăși pierderile prin frecare în sistemul de conducte și pentru a ridica fluidul la o anumită înălțime.
Pe lângă debit și înălțime, curbele de performanță pot include și linii pentru consumul de energie (în kilowați sau cai putere) și eficiență (în procente). Aceste linii suplimentare oferă o vedere mai cuprinzătoare a caracteristicilor de performanță ale pompei.
Elementele cheie ale unei curbe de performanță a pompei de exploatare a nisipului
Debitul
Debitul este volumul de fluid pe care pompa îl poate deplasa prin sistem pe unitatea de timp. Este unul dintre cei mai importanți parametri atunci când alegeți o pompă de exploatare a nisipului. Debitul necesar pentru o operațiune de exploatare a nisipului depinde de factori precum dimensiunea zonei de exploatare, cantitatea de nisip care trebuie transportată și rata de producție dorită.
Pe curba de performanță, debitul este reprezentat pe axa orizontală. Pe măsură ce vă deplasați de la stânga la dreapta pe curbă, debitul crește.
Cap
Capul este înălțimea la care pompa poate ridica fluidul sau presiunea pe care o poate genera. Într-o aplicație de exploatare a nisipului, capul este folosit pentru a depăși pierderile prin frecare în țevi, supape și alte componente ale sistemului, precum și pentru a ridica apa încărcată cu nisip până la punctul de descărcare dorit.
Capul este trasat pe axa verticală a curbei de performanță. Pe măsură ce debitul crește, în mod obișnuit capul scade. Acest lucru se datorează faptului că, pe măsură ce mai mult fluid curge prin pompă, există mai multe pierderi prin frecare în sistem, ceea ce reduce înălțimea disponibilă.
Consumul de energie
Consumul de energie este cantitatea de energie de care pompa are nevoie pentru a funcționa. Este un aspect important pentru rentabilitate și eficiență energetică. Pe curba de performanță, consumul de energie este de obicei reprezentat de o linie separată. Pe măsură ce debitul și înălțimea crește, crește și consumul de energie al pompei.
Eficienţă
Eficiența este raportul dintre puterea utilă de ieșire a pompei și puterea de intrare. Indică cât de eficient pompa convertește energia electrică sau mecanică în energie hidraulică. Curba eficienței de pe graficul de performanță arată eficiența pompei la diferite debite. Punctul de eficiență maximă se numește cel mai bun punct de eficiență (BEP). Operarea pompei la sau în apropierea BEP este recomandată pentru a minimiza consumul de energie și pentru a prelungi durata de viață a pompei.
Citirea curbei de performanță
Să aruncăm o privire mai atentă asupra modului de citire a unei curbe de performanță a pompei de exploatare a nisipului.
-
Determinați debitul și debitul necesar: În primul rând, trebuie să determinați debitul și debitul necesar pentru operațiunea dvs. de exploatare a nisipului. Acesta poate fi calculat pe baza cerințelor specifice ale proiectului dumneavoastră, cum ar fi volumul de nisip care trebuie extras, distanța conductei și diferența de cotă dintre punctele de aspirație și de evacuare.
-
Localizați punctul necesar pe curbă: După ce ați determinat debitul și debitul necesar, găsiți punctul corespunzător pe curba de performanță. Dacă punctul se încadrează în curbă, înseamnă că pompa poate îndeplini cerințele dumneavoastră. Dacă punctul este deasupra curbei, este posibil ca pompa să nu poată furniza înălțimea necesară la debitul specificat. Dacă punctul se află sub curbă, pompa poate fi supradimensionată pentru aplicația dvs.
-
Verificați consumul de energie și eficiența: La debitul și înălțimea cerute, verificați consumul de energie și eficiența pompei. Doriți să selectați o pompă care are un consum rezonabil de energie și care funcționează la sau aproape de BEP pentru o eficiență maximă.
-
Luați în considerare curba sistemului: Curba de performanță a pompei este doar o parte a ecuației. De asemenea, trebuie să luați în considerare curba sistemului, care reprezintă relația dintre debitul și înălțimea cerută de sistemul de conducte. Intersecția curbei de performanță a pompei și a curbei sistemului determină punctul real de funcționare al pompei în sistem.
Interpretarea curbei de performanță pentru aplicațiile de exploatare a nisipului
În aplicațiile de exploatare a nisipului, există câteva considerații specifice atunci când se interpretează curba de performanță.
-
Rezistenta la abraziune: Apa încărcată cu nisip poate cauza abraziune semnificativă a componentelor pompei. Atunci când selectați o pompă de exploatare a nisipului, căutați o pompă cu o curbă de performanță care arată o funcționare stabilă pe o gamă largă de debite. Acest lucru poate ajuta la asigurarea faptului că pompa poate face față variațiilor concentrației de nisip și ale debitului fără a suferi o uzură excesivă.
-
Capacitate solidă de manipulare: Pompa ar trebui să fie capabilă să gestioneze particulele solide din apa încărcată cu nisip fără a se înfunda. Este posibil ca curba de performanță să nu arate în mod direct capacitatea de manipulare solidă, dar puteți căuta pompe care sunt concepute special pentru exploatarea nisipului și au o reputație de manipulare solidă de încredere.
-
Flexibilitatea sistemului: Operațiunile de exploatare a nisipului pot necesita ca pompa să funcționeze la debite și înălțimi diferite, în funcție de condițiile de exploatare. O pompă cu o curbă de performanță care oferă o oarecare flexibilitate în ceea ce privește debitul și înălțimea poate fi mai potrivită pentru aceste aplicații dinamice.
Produse înrudite

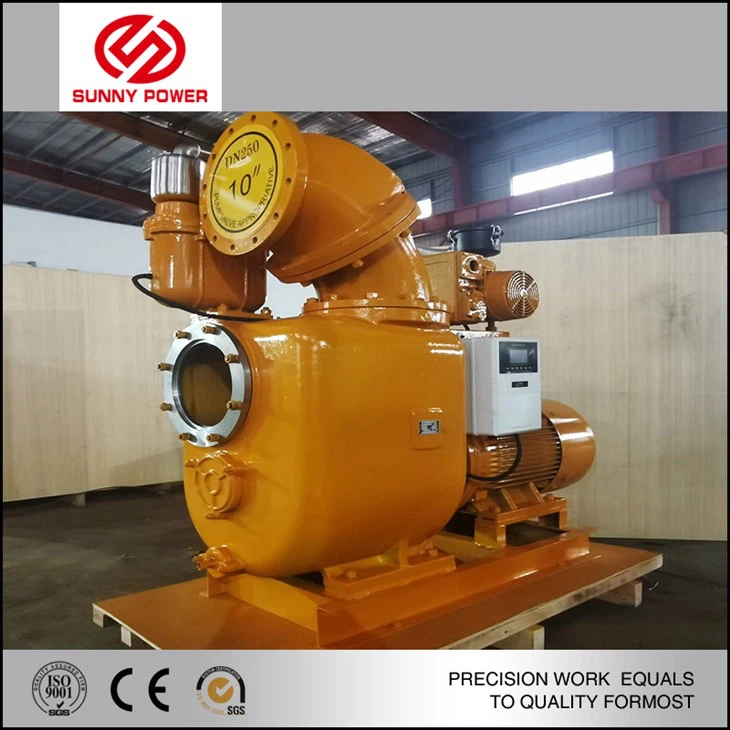

În calitate de furnizor de pompe pentru minerit de nisip, oferim și o gamă de alte pompe care pot fi potrivite pentru diferite aplicații. De exemplu, al nostruPompă de apă diesel pentru utilizare grea de 6 inci, debit 200 m3/heste o opțiune puternică și fiabilă pentru transferul apei în diverse industrii. NoastrePompă cu autoamorsare asistată de videste ideală pentru aplicațiile în care este necesară autoamorsarea. Și a noastrăPompă de canalizare cu autoamorsare de 8 inch cu remorcăeste conceput pentru manipularea apelor uzate și a altor fluide reziduale.
Concluzie
Citirea și înțelegerea curbei de performanță a unei pompe de exploatare a nisipului este esențială pentru selectarea pompei potrivite pentru aplicația dvs., operarea eficientă a acesteia și asigurarea fiabilității sale pe termen lung. Analizând cu atenție debitul, înălțimea, consumul de energie și eficiența pe curba de performanță, puteți lua o decizie informată care să îndeplinească cerințele specifice ale operațiunii dumneavoastră de exploatare a nisipului.
Dacă aveți întrebări despre pompele pentru exploatarea nisipului sau aveți nevoie de ajutor pentru selectarea pompei potrivite pentru proiectul dvs., nu ezitați să ne contactați. Suntem aici pentru a vă oferi sfaturi profesionale și produse de înaltă calitate.
Referințe
- Pump Handbook, Karassik, IJ, Messina, JP, Cooper, PT și Heald, CC
- Pompe centrifuge: proiectare și aplicare, Stepanoff, AJ
